Balanza de Laboratorio

La balanza es un instrumento de laboratorio que mide la masa de un cuerpo o sustancia química, utilizando como medio de comparación la fuerza de la gravedad que actúa sobre el cuerpo. La palabra proviene de los términos latinos:

  • bis que significa dos
  • linx que significa plato.

Se debe tener en cuenta que el peso es la fuerza que el campo gravitacional ejerce sobre la masa de un cuerpo, siendo tal fuerza el producto de la masa por la aceleración local de la gravedad. [F = m x g]. El término local se incluye para destacar que la aceleración depende de factores como la latitud geográfica, la altura sobre el nivel del mar y la densidad de la tierra, en el lugar donde se efectúa la medición. Dicha fuerza se mide en Newton.

La balanza  tiene otros nombres, entre los que destacan báscula y pesa.

¿Para que se usa la balanza?

La balanza se utiliza para medir la masa de un cuerpo o sustancia o también el peso de los mismos, dado que entre masa y peso existe una relación bien definida. En el laboratorio se utiliza la balanza para efectuar actividades de control de calidad –con dispositivos como las pipetas–, para preparar mezclas de componentes en proporciones predefinidas y para determinar densidades o pesos específicos.

Tipos de Balanza

Las balanzas se diferencian entre sí por el diseño, los principios utilizados y los criterios de metrología que utilizan. En la actualidad podría considerarse que existen dos grandes grupos: las balanzas mecánicas y las balanzas electrónicas.

I. Balanzas Mecánicas:

Algunas de las mas comunes son las siguientes:

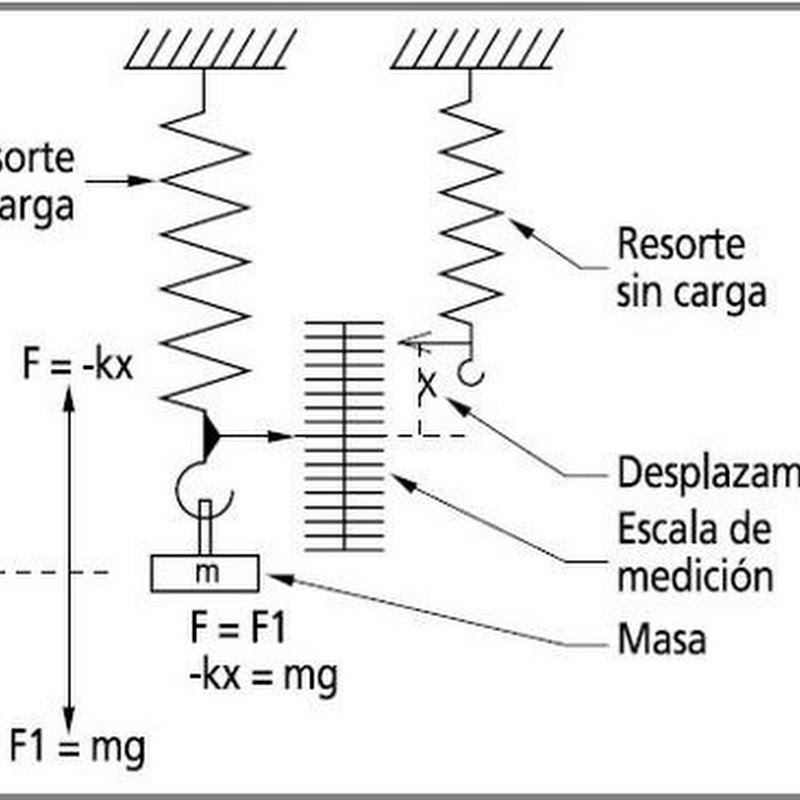

1. Balanza de resorte. Su funcionamiento está basado en una propiedad mecánica de los resortes, que consiste en que la fuerza que ejerce un resorte es proporcional a la constante de elasticidad del resorte [k] multiplicada por la elongación del mismo [x] [F = -kx]. Lo anterior implica que mientras más grande sea la masa [m] que se coloca en el platillo de la balanza, mayor será la elongación, siendo la misma proporcional a la masa y a la constante del resorte. La calibración de una balanza de resorte depende de la fuerza de gravedad que actúa sobre el objeto, por lo que deben calibrarse en el lugar de empleo. Se utilizan si no se requiere gran precisión.

balanza de resortes

2. Balanza de pesa deslizante. Dispone de dos masas conocidas que se pueden desplazar sobre escalas –una con una graduación macro y la otra con una graduación micro–; al colocar una sustancia de masa desconocida sobre la bandeja, se determina su peso deslizando las masas sobre las escalas mencionadas hasta que se obtenga la posición de equilibrio. En dicho momento se toma la lectura sumando las cantidades indicadas por la posición de las masas sobre las escalas mencionadas.

balanza de pesa deslizante

3. Balanza analítica. Funciona mediante la comparación de masas de peso conocido con la masa de una sustancia de peso desconocido.

Está construida con base en una barra o palanca simétrica que se apoya mediante un soporte tipo cuchilla en un punto central denominado fulcro. En sus extremos existen unos estribos o casquillos que también están soportados mediante unas cuchillas que les permiten oscilar suavemente. De allí se encuentran suspendidos dos platillos. En uno se colocan las masas o pesas certificadas y en el otro aquellas que es necesario analizar. Todo el conjunto dispone de un sistema de aseguramiento o bloqueo que permite a la palanca principal reposar de forma estable cuando no es utilizada o cuando se requieren modificar los contrapesos. Dispone de una caja externa que protege la balanza de las interferencias, como corrientes de aire, que pudieran presentarse en el lugar donde se encuentra instalada. En la actualidad, se considera que una balanza analítica es aquella que puede pesar diez milésimas de gramo (0,0001 g) o cien milésimas de gramo (0,00001 g); tienen una capacidad que alcanza generalmente hasta los 200 gramos.

balanza analitica

4. Balanza de plato superior. Este tipo de balanza dispone de un platillo de carga colocado en la parte superior, el cual es soportado por una columna que se mantiene en posición vertical por dos pares de guías que tienen acoples flexibles. El efecto de la fuerza, producido por la masa, es transmitido desde algún punto de la columna vertical o bien directamente o mediante algún mecanismo a la celda de carga. La exigencia de este tipo de mecanismo consiste en mantener el paralelismo de las guías con una exactitud de hasta ± 1 μm.

Las desviaciones de paralelismo causan un error conocido como de carga lateral que se presenta cuando la masa que está siendo pesada muestra diferencias, si la lectura se toma en el centro del platillo o en uno de sus extremos. El esquema que se incluye a continuación explica el principio de operación, el cual algunos fabricantes han introducido a las balanzas electrónicas.

balanza de plato superior

5.Balanza de sustitución. Es una balanza de platillo único. Se coloca sobre el platillo de pesaje una masa desconocida que se equilibra al retirar, del lado del contrapeso, masas de magnitud conocida, utilizando un sistema mecánico de levas hasta que se alcance una posición de equilibrio. El fulcro generalmente está descentrado con relación a la longitud de la viga de carga y colocado cerca del frente de la balanza.

Cuando se coloca una masa sobre el platillo de pesaje y se libera la balanza del mecanismo de bloqueo, el movimiento de la viga de carga se proyecta mediante un sistema óptico a una pantalla localizada en la parte frontal del instrumento.

balanza de sustitucion

II. Balanzas Electrónicas:

Las balanzas electrónicas involucran tres elementos básicos:

1. El objeto a ser pesado que se coloca sobre el platillo de pesaje ejerce una presión que está distribuida de forma aleatoria sobre la superficie del platillo. De allí, mediante un mecanismo de transferencia – palancas, apoyos, guías –, se concentra la carga del peso en una fuerza simple [F] que puede ser medida. [F = ∫P∂a] La integral de la presión sobre el área permite calcular la fuerza.

2. Un transductor de medida, conocido con el nombre de celda de carga, produce una señal de salida proporcional a la fuerza de carga, en forma de cambios en el voltaje o de frecuencia.

3. Un circuito electrónico análogo digital que finalmente presenta el resultado del pesaje en forma digital.

balanza electronica

Sistema de procesamiento de la señal

El sistema de procesamiento de la señal está compuesto por el circuito que transforma la señal eléctrica, emitida por el transductor de medida en datos numéricos que pueden ser leídos en una pantalla. El proceso de la señal comprende las siguientes funciones:

1. Tara. Se utiliza para colocar en cero el valor de la lectura, con cualquier carga dentro del rango de capacidad de la balanza. Se controla con un botón ubicado generalmente en el frente de la balanza.

2. Control para ajuste del tiempo de integración. Los valores de peso son promediados durante un período predefinido de tiempo. Dicha función es muy útil cuando se requiere efectuar operaciones de pesaje en condiciones inestables. Por ejemplo: presencia de corrientes de aire o vibraciones.

3. Redondeo del resultado. En general las balanzas electrónicas procesan datos internamente de mayor resolución que aquellos que se presentan en la pantalla. De esta forma se logra centrar exactamente la balanza en el punto cero, cuando la balanza es tarada. El valor interno neto se redondea en la pantalla.

4. Detector de estabilidad. Se utiliza en operaciones de pesaje secuencial y permite comparar los resultados entre sí. Cuando el resultado se mantiene, es liberado y puesto en pantalla, aspecto que se detecta al encenderse el símbolo de la unidad de peso seleccionada.

5. El procesamiento electrónico de las señales permite disponer de otras funciones tales como conteo de partes, valor porcentual, valor objetivo, entre otras. Dichos cálculos son realizados por el microprocesador, de acuerdo con las instrucciones que el operador ingresa a través del teclado de la balanza.

Clasificación de Balanzas

La Organización Internacional de Metrología Legal (OIML) ha clasificado las balanzas en cuatro grupos:

  • Grupo I: Balanzas de exactitud especial
  • Grupo II: Balanzas de exactitud alta
  • Grupo III: Balanzas de exactitud media
  • Grupo I: Balanzas de exactitud ordinaria

Calibración de las Balanzas:

El proceso de calibración de balanzas debe ser realizado por personal capacitado específicamente en esta actividad. Como aspecto fundamental se destaca que la calibración se debe realizar con base en los lineamientos de la OIML o de otra entidad equivalente como puede ser la Sociedad Americana para Ensayo de Materiales (ASTM), instituciones que han desarrollado metodologías para clasificar las pesas o masas patrón, utilizadas en los procesos mencionados. A continuación, se incluye la tabla de clasificación de pesas de referencia que utiliza la OIML.

calibracion balanza
